鋁合金防爆接線箱  掛式防爆接線箱 BXJ51防爆接線箱 防爆端子箱 防爆分線箱（e、ⅡB、ⅡC）

 適用范圍
1區、2區危場所。
IIA、IIB、IIC類爆竹性氣體環境.
*要求IIB或IIC類請注明.

 產品特點
鑄鋁合金外殼,表面噴塑.
壓鑄成形,外形美觀.
結合面采用曲路密封結構,具有較強的防水、防塵性能.
接線端子采用增安型專用端子,接線方便,牢固可靠,并且電流大小有多種規格可供用戶任意選配.
進線口方向變化多端,可根據用戶要求任意,選進線口并可根據用戶要求直接配裝
BDM 系列的電纜密封接頭(注:用戶在訂貨時注明.)
符合GB3836-2000,IEC60079標準要求.

型號含義

技術參數  進線示意圖
額定電壓（Ｖ）
 額定電流（Ａ）  防護等級 3/4 10-14 IP54*IP55

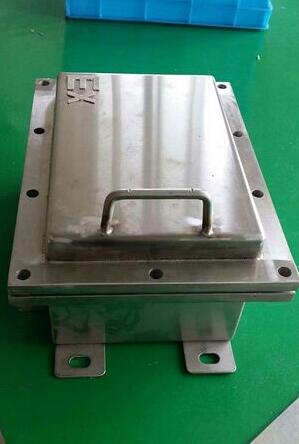

防爆接線箱是各種高危場所使用的特殊設備，和民用接線箱比，  防爆接線箱
[1]它是經過各種防爆改造而成的具有防爆功能的接線箱。采用鋁合金壓鑄或者是采用不銹鋼焊接而成，防爆防腐接線箱按分類有：根據功能材質形式分為：本安型防爆接線箱、鋁合金防爆接線箱、不銹鋼防爆接線箱，鋼板防爆接線箱；根據使用結構又分為：壁掛式防爆接線箱和立式防爆接線箱 。

外形示意圖

BXJ51-20/20 I型 Type  CBJX-20/20 II 型Type BXJ51-20/30 III型Type

BXJ51-20/60 IV型 Type  CBJX-20/80 V 型 Type  BXJ51-20/120 VI型?。詙pe

 IIB類接線箱外舉例 Outline example of IIB group junction box

 IIB 類外形見下表　Outline of IIB group as follow
型號 Type  Ａ Ｂ Ｃ Ｄ Ｅ 進出線口規格（數量）
Inlet and outlet’s specification(No)  備注Remark
BXJ51－20／4 204 185 160 82 100 1-G3/4" 　　　4-G1/2"  Exd II BT6
BJX-20/8 242 245 196 104 110 1-G1" 　　　　7-G3/4"
BJX-20/16 318 332 172 206 110 1-G1 1/2" 　　7-G3/4"
BXJ51-20/24 422 338 276 224 110 1-G1 1/2" 　　11-G/4"
BXJ51-20/36 422 412 276 299 114 2-G1 1/2" 　　13-G3/4"
